يؤدي شراء معدات الأمن المادي دون إجراء تحليل مكاني صارم إلى إخفاقات تشغيلية خطيرة. غالبًا ما يواجه مديرو المرافق انسدادًا في مخارج الحريق، أو إجراء تعديلات باهظة الثمن على الردهة، أو معدات لا يمكن أن تتناسب مع مصاعد التسليم القياسية. هناك خطأ شائع يتمثل في الخلط بين حجم نفق ماسح الأشعة السينية وإجمالي البصمة التشغيلية المطلوبة. فشل هذا الإشراف في مراعاة محطات المشغلين، ولوحات الوصول إلى الصيانة، ومناطق طوابير الركاب، والبنية التحتية الأساسية لتكنولوجيا المعلومات. يجب عليك إنشاء إطار موحد لحساب المتطلبات المكانية الحقيقية قبل الانتهاء من أي عملية شراء. يوفر هذا الدليل منهجية شاملة لقياس وتأكيد مساحة تثبيت الماسح الضوئي بالأشعة السينية بدقة . سوف تتعلم كيفية مواءمة النظام الذي اخترته مع القيود المعمارية والتشغيلية وقيود الشبكة الحالية، مما يضمن النشر الذي يحافظ على الإنتاجية العالية والسلامة الصارمة للمنشأة.
حجم النفق ≠ البصمة الإجمالية: تمثل الأبعاد المادية للماكينة 40-50% فقط من المساحة الفعلية المطلوبة عند الأخذ في الاعتبار بكرات التغذية/الإخراج، ومكاتب المشغل، ومناطق إعادة التركيب.
تعد تصاريح العبور أمرًا بالغ الأهمية: فشل التثبيت الأكثر شيوعًا هو شراء وحدة تتجاوز أبعاد مداخل المنشأة القياسية أو الممرات أو مصاعد الشحن.
الموافقات التنظيمية تملي التنسيب: تحد رموز مكافحة الحرائق والامتثال لـ ADA ومناطق الأمان من الإشعاع بشكل صارم من مدى قرب وضع ماسح الأشعة السينية على الجدران والمخارج وممرات المشاة.
يجب التحقق من سعة التحميل الأرضية: تحتوي الماسحات الضوئية عالية الاختراق على درع ثقيل من الرصاص؛ مطلوب موافقة الهندسة الإنشائية لتركيبات الأرضيات المرتفعة.
لا تتجاهل بصمة تكنولوجيا المعلومات: تتطلب الماسحات الضوئية الحديثة المتصلة بالشبكة مساحة قناة مخصصة، وإسقاط شبكة آمنة، ومساحة حامل الخادم لأرشفة الصور والامتثال للأمن السيبراني.
جدول المحتويات
يعتمد النجاح في نشر الأمان على الفهم الدقيق للديناميكيات المكانية. يجب عليك نشر نقطة تفتيش تعالج حركة المرور بكفاءة دون إنشاء اختناقات فعلية. إن التثبيت السيئ التخطيط يعرض سلامة المنشأة للخطر ويبطئ العمليات اليومية. يتضمن المقياس الأساسي للنجاح قياس كل مكون مادي مقابل المساحة الأرضية المتاحة. يمكنك تقييم كيفية تفاعل المعدات مع تدفقات حركة المرور البشرية وبنية المنشأة الحالية.

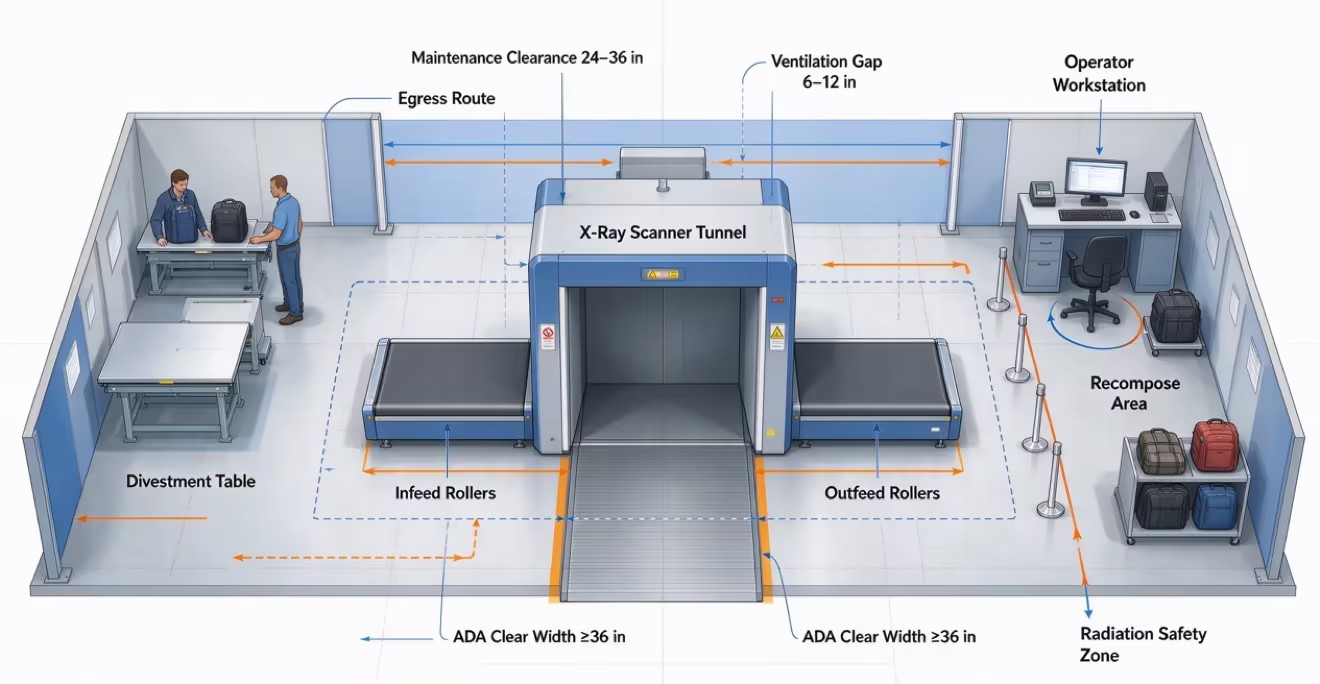

تمثل أبعاد الماسحة الضوئية المدرجة مساحة الجهاز فقط، وليس مساحة التشغيل الكاملة المطلوبة. يجب أن تشتمل نقطة التفتيش الوظيفية أيضًا على محطات المشغلين وممرات الركاب ومناطق الوصول إلى المعدات. توفر محطات العمل المدمجة المساحة ولكنها تزيد من حجم الماكينة، بينما تعمل المكاتب المستقلة على تحسين بيئة العمل ولكنها تتطلب مساحة أرضية إضافية. يجب أن يأخذ التخطيط السليم في الاعتبار وضع محطة العمل، وحركة المشغل، وتوجيه الكابل، والرؤية لضمان تشغيل نقطة التفتيش بكفاءة.
عنصر | أبعاد ورقة المواصفات النموذجية | البصمة التشغيلية الفعلية المطلوبة | سبب التباين |
|---|---|---|---|
وحدة الماسح الضوئي الرئيسية | 80 بوصة طول × 35 بوصة عرض | 120 بوصة طول × 60 بوصة عرض | يتطلب مناطق عازلة لتبديد الحرارة وحواجز مضادة للتصادم. |
محطة عمل المشغل | 30 بوصة طول × 30 بوصة عرض | 60 بوصة طول × 60 بوصة عرض | يجب أن يأخذ في الاعتبار نصف قطر تأرجح الكرسي، والشاشات المزدوجة، والحركة المريحة. |
بكرات التغذية/الإخراج | ليست مدرجة دائما | 36 بوصة إلى 72 بوصة لكل جانب | يعتمد كليًا على طول أكبر العناصر الممسوحة ضوئيًا وحجم الإنتاجية. |
لا تأخذ أبعاد الأجهزة المادية في الاعتبار الموافقات المخفية المطلوبة للصيانة والتشغيل. يحتاج الفنيون إلى الوصول دون عائق إلى المكونات الداخلية للخدمة الروتينية والإصلاحات في حالات الطوارئ. تتطلب لوحات الوصول إلى الصيانة عادةً خلوصًا يتراوح بين 24 إلى 36 بوصة على جانبي الماكينة على الأقل. ويعني الفشل في توفير هذه المساحة أنه يجب نقل المعدات الثقيلة فعليًا لإجراء الصيانة الأساسية. يؤدي نقل جهاز تمت معايرته إلى المخاطرة بإتلاف المحاذاة الداخلية الحساسة ويفرض إعادة المعايرة لاحقًا.
تملي المتطلبات البيئية المحيطة أيضًا تصاريح مكانية محددة. تولد الماسحات الضوئية الأمنية حرارة كبيرة أثناء التشغيل المستمر. يعتمد المولد الداخلي وإلكترونيات المعالجة على التهوية السلبية أو النشطة لمنع ارتفاع درجة الحرارة. تصاريح التدفئة والتهوية وتكييف الهواء (HVAC) والتهوية غير قابلة للتفاوض. يؤدي سد فتحات العادم عن طريق وضع الماكينة على الحائط إلى الإغلاق الحراري.
خصص فجوة لا تقل عن 6 إلى 12 بوصة بين منافذ عادم الماكينة وأي حواجز هيكلية. قم بتقييم ارتفاع السقف فوق الماكينة أيضًا. ترتفع الحرارة، ويمكن للأسقف المنخفضة أن تحبس الهواء الساخن حول مبيت المولد. يضمن الخلوص الرأسي المناسب التبديد الحراري المناسب ويطيل العمر التشغيلي لمعدات المسح الضوئي.
يؤدي تعيين تكوينات أجهزة محددة للمساحة الفعلية التي تستهلكها إلى ربط المتطلبات المكانية بالنتائج التشغيلية. ترتبط البصمة المحسوبة جيدًا بشكل مباشر بأوقات معالجة أسرع وتقليل الاحتكاك بين الركاب. كل شبر من نقطة التفتيش يخدم غرضًا وظيفيًا محددًا.
يجب أن يتطابق طول الأسطوانة مع حجم وحجم العناصر التي يتم فحصها. تحتاج العناصر الصغيرة إلى طاولات أقصر، بينما تتطلب الأمتعة والشحن مناطق تغذية وإخراج أطول لمنع الازدحام. يعمل تصميم الأسطوانة المناسب على تحسين الإنتاجية وتقليل تراكم الأمتعة ودعم النقل السلس للعناصر في مساحات محدودة.
يتطلب تصميم نقطة التفتيش الفعالة مساحة كافية لمهام الإعداد والاسترجاع والمشغل. يجب أن تدعم مناطق التصفية التدفق المستمر للركاب، في حين تحتاج مناطق إعادة التركيب إلى مساحة إضافية لمنع الاختناقات بعد الفحص. يجب أن توفر مناطق المشغل ظروف عمل مريحة ومساحة لمعدات الفحص الثانوية.
يجب تصميم مساحة قائمة الانتظار وفقًا لحجم حركة المرور الأقصى وسرعة الفحص. توفر التخطيطات الخطية حركة فعالة ولكنها تتطلب مزيدًا من العمق، بينما توفر التصميمات على شكل حرف L أو U المساحة. بغض النظر عن التصميم، يجب الحفاظ على مسارات المشي الواضحة والرؤية الجيدة للمشغل لضمان التدفق السلس للركاب.
يمكن للقيود المادية للمبنى الخاص بك أن تعرقل مشروع التثبيت بسهولة. قم بمعالجة مخاطر التنفيذ هذه قبل وقت طويل من وصول المعدات إلى الموقع. إن إجراء تدقيق هيكلي شامل يخفف من مخاطر التأخير المكلف والتعديلات المعمارية القسرية. قم بتقييم الرحلة الكاملة للمعدات، من شاحنة التسليم إلى موقع التشغيل النهائي.
يجب أن يتضمن تخطيط التثبيت مسار التسليم بأكمله، وليس فقط موقع الماسح الضوئي النهائي. قم بقياس المداخل والممرات والمصاعد ومساحات الدوران لضمان وصول المعدات إلى الموقع بأمان. تأكد من الوصول إلى رصيف التحميل وسعة المصعد وأي عوائق قبل التسليم لتجنب تأخير التثبيت.
تقوم الماسحات الضوئية الأمنية بإنشاء أحمال عالية النقاط بسبب درعها الثقيل ووزنها المركز. تأكد من أن هيكل الأرضية يمكنه دعم المعدات، خاصة في الأرضيات المرتفعة أو أنظمة الوصول المرتفعة. قد تكون هناك حاجة إلى تقييمات هيكلية وحلول توزيع الأحمال للتثبيت الآمن.
تتطلب الماسحات الضوئية دوائر كهربائية مخصصة وإدارة مناسبة للكابلات. تأكد من متطلبات الجهد الكهربي، وخطط لوضع UPS إذا لزم الأمر، وامنع الكابلات المكشوفة من التسبب في مخاطر تتعلق بالسلامة. يضمن التوجيه المصمم جيدًا عبر القنوات أو الأرضيات المرتفعة أو المسارات المخصصة التشغيل الموثوق.
تتطلب الماسحات الضوئية الحديثة الاتصال بالشبكة وتخزين البيانات وتكامل الأمن السيبراني. يجب أن يتضمن تخطيط التثبيت مساحة لمعدات الشبكة، وتوجيه الكابلات الآمنة، والبنية التحتية المحتملة للخادم. يضمن التخطيط السليم لتكنولوجيا المعلومات نقل البيانات بشكل موثوق ويحمي أنظمة الأمان من الوصول غير المصرح به.
يجب أن تلتزم خطة التثبيت الخاصة بك بشكل صارم بالأطر القانونية والسلامة. الامتثال التنظيمي ليس اختياريا. يقوم حراس الإطفاء ومفتشو الصحة ومدققو إمكانية الوصول بتقييم نقاط التفتيش الأمنية بدقة. ويؤدي الفشل في تلبية هذه المعايير إلى فرض غرامات باهظة وإيقاف التشغيل الفوري. قم بدمج متطلبات الامتثال في حساباتك المكانية من اليوم الأول.
يجب تصميم نقاط التفتيش الأمنية دون عرقلة مخارج الطوارئ أو مسارات الإخلاء. يجب أن تحافظ حواجز الانتظار وطاولات سحب الاستثمارات ومعدات المسح الضوئي على طرق هروب واضحة في ظل الظروف العادية وحالات الطوارئ. يجب أن يدعم التخطيط عمليات أمنية سلسة مع السماح بالإخلاء السريع أثناء حالات الطوارئ.
يجب أن توفر مخططات نقاط التفتيش تصريحًا كافيًا لمستخدمي الكراسي المتحركة والحركة التي يمكن الوصول إليها. يجب أن تستوفي الممرات المحيطة بالماسحات الضوئية ومناطق الانتظار ومناطق الفحص الثانوية معايير إمكانية الوصول المعمول بها. قد تكون هناك حاجة إلى مساحة إضافية لبوابات الفحص الأوسع أو مناطق التفتيش المساعدة.
تم تصميم ماسحات الأشعة السينية بأنظمة حماية للحد من التعرض للإشعاع، ولكن الموضع المناسب يظل ضروريًا. يجب وضع المعدات في مكان لإبقاء فتحات الأنفاق بعيدة عن مناطق الانتظار ومحطات المشغلين. يجب أن تتبع المرافق متطلبات السلامة الإشعاعية المحلية عند تحديد مناطق التطهير ومخططات التثبيت.
يتطلب تحديد فئة المعدات المناسبة تحقيق التوازن بين احتياجاتك الأمنية والمساحة المتوفرة لديك. يجب على المشترين فهم المفاضلات المفاهيمية بين الفئات المختلفة للماسحات الضوئية. لا يمكنك إجبار ماسح ضوئي ضخم للبضائع على الدخول إلى ردهة مكتب عادية. قم بتوجيه قرارات الشراء الخاصة بك عن طريق مطابقة مواصفات الأجهزة مباشرة مع الحقائق المكانية الخاصة بك.
فئة الماسح الضوئي | متطلبات البصمة النموذجية | التطبيق الأساسي | المقايضة المكانية الرئيسية |
|---|---|---|---|
غرفة البريد والماسحات الضوئية لسطح المكتب | الحد الأدنى (يناسب المكاتب المعززة أو عربات صغيرة مخصصة) | فحص الرسائل والطرود الصغيرة والحقائب الشخصية | يضحي بقدرة الاختراق وسعة حجم المنتج للحصول على بصمة مضغوطة للغاية. |
ماسحات الردهة ونقاط التفتيش | معتدل (يتطلب مساحة أرضية مخصصة وبكرات ومناطق انتظار) | فحص حقائب الظهر والحقائب وحزم البريد السريع القياسية | يوازن بين حجم البصمة وإمكانيات المسح الضوئي المتنوعة؛ يتطلب أجهزة الكشف عن المعادن المجاورة. |
ماسحات ضوئية للبضائع والبليت | ضخمة (تتطلب مساحة لرسو التحميل الصناعي ومناطق محظورة) | فحص الشحنات السائبة والصناديق الكبيرة والبضائع المنقولة على منصات نقالة | يتطلب التأثير الكبير للمنشأة أرضيات معززة للخدمة الشاقة، ولكنها ضرورية للخدمات اللوجستية. |
تتطلب الماسحات الضوئية المكتبية الحد الأدنى من مساحة التثبيت وتتناسب بشكل جيد مع المكاتب وغرف البريد ونقاط التفتيش الصغيرة. فهي سهلة التركيب والتشغيل ولكنها تقتصر على العناصر الصغيرة مثل الرسائل والطرود الخفيفة. يأتي تصميمها المدمج مزودًا بقدرة مسح منخفضة للأجسام الكثيفة أو الكبيرة.
توفر الماسحات الضوئية في الردهة التوازن بين البصمة والأداء. يمكنهم التعامل مع العناصر الأمنية الشائعة مثل الحقائب والحقائب والطرود مع الحاجة إلى مساحة أرضية مخصصة للتشغيل وتدفق الركاب. يتم استخدامها على نطاق واسع في مرافق الشركات والعامة حيث تكون هناك حاجة إلى قدرة فحص معتدلة.
تتطلب أجهزة فحص البضائع مناطق تركيب كبيرة وأرضيات معززة ومناطق تحميل مخصصة. وهي مصممة لفحص كميات كبيرة من المنصات والبضائع السائبة في المراكز اللوجستية والموانئ والمطارات. وعلى الرغم من أنها تنطوي على تكاليف تركيب ومتطلبات مساحة أعلى، إلا أنها توفر القدرة اللازمة لفحص الشحنات الصناعية.
قم بتنزيل قائمة مراجعة شاملة لمسح الموقع لتوحيد عملية القياس الداخلي لديك عبر جميع مداخل المنشأة.
قم بقياس جميع المداخل ومصاعد الشحن ونطاقات نصف قطر دوران الممر على طول طريق التسليم المحدد لتأكيد تصاريح العبور.
اتصل بأحد متخصصي التكامل الأمني لإجراء فحص احترافي للمنشأة وتحديد القيود الهيكلية المخفية.
اطلب اقتراحًا تفصيليًا لتخطيط CAD من البائع الخاص بك لتصور البصمة الدقيقة للمعدات قبل التوقيع على مستندات الشراء.
ج: تتطلب معايير الصناعة خلوصًا يتراوح بين 24 إلى 36 بوصة على جانبي الماكينة على الأقل. تسمح هذه المساحة للفنيين بالوصول إلى اللوحات الداخلية وخدمة المولد وإجراء المعايرة الروتينية دون تحريك المعدات الثقيلة فعليًا.
ج: على الرغم من إمكانية وضع جانب واحد بالقرب من الحائط، إلا أنه لا يمكنك وضعه بشكل مستوي تمامًا. تتطلب متطلبات التهوية للمولد الداخلي والإلكترونيات وجود فجوة لا تقل عن 6 إلى 12 بوصة. وهذا يمنع الإغلاق الحراري ويضمن تدفق الهواء المناسب.
ج: تزن وحدة نقاط تفتيش الردهة القياسية عادةً ما بين 800 و1500 رطل. ونظرًا لأن هذا الوزن يعتمد على أقدام أو عجلات تسوية صغيرة، فإنه يخلق أحمالًا عالية النقاط. يجب عليك التحقق من أن تقييمات حمل الأرضية الخاصة بك يمكن أن تدعم هذا الوزن الكثيف.
ج: نعم. تعمل الدوائر الكهربائية المخصصة على منع تقلبات الطاقة التي قد تلحق الضرر بأجهزة استشعار التصوير. يعد إسقاط الشبكة الآمن والمخصص أمرًا إلزاميًا أيضًا للامتثال للأمن السيبراني الحديث وأرشفة الصور المركزية وأنظمة عرض التهديدات.
ج: قم بحساب الطول الإجمالي لمنطقة التصفية، والماكينة نفسها، وبكرات التغذية، ومنطقة إعادة تكوين الركاب. اعتمادًا على حجم الركاب، تتطلب نقطة التفتيش القياسية عادةً مساحة خطية تتراوح من 15 إلى 25 قدمًا للحفاظ على الإنتاجية السلسة.
ج: تم تصميم العديد من ماسحات نقاط التفتيش لتلائم الأبواب التجارية القياسية مقاس 32 بوصة أو 36 بوصة. ومع ذلك، غالبًا ما تحتاج لوحات المفاتيح والشاشات واللوحات الجانبية المرفقة إلى الإزالة أثناء النقل. تحقق دائمًا من أبعاد الصناديق مقابل قياسات الباب المحددة.
