تواجه نقاط التفتيش الأمنية واللوجستية ثغرة ميكانيكية محددة. تتلاقى العناصر ذات الأشكال المختلطة - الأمتعة الصلبة، وأكياس القماش الخشن الناعمة، والطرود غير المنتظمة - على نفس أحزمة التفتيش. يؤدي هذا الاختلاف في توزيع الوزن وكثافة المواد إلى خلق إجهاد ميكانيكي لا يمكن التنبؤ به. يؤدي تقدير الحمل غير الدقيق مباشرة إلى فشل المحرك المبكر وانزلاق الحزام وتشويه الصورة أثناء المسح. عندما يواجه نظام محرك الأقراص صعوبة في سحب حمل ثقيل ومركّز عبر قاعدة منزلق مسطحة، فإن التلعثم الدقيق الناتج يضر ببرنامج التصوير. تحصل على فترات توقف مكلفة للمنشأة واختناقات أمنية. على الجانب الآخر، فإن الإفراط في هندسة النظام باستخدام محركات كبيرة الحجم يؤدي إلى إهدار رأس المال وبصمة المنشأة. يتطلب إنشاء الصحيحة لجهاز فحص الأمتعة الحمولة اتباع منهجية صارمة قائمة على الفيزياء. يجب على مهندسي المنشأة حساب وتحديد متطلبات حمل الناقل المصممة خصيصًا لواقع التوقف والانطلاق لبيئات الفحص.
التحميل الديناميكي مقابل التحميل الثابت: تتطلب عمليات فحص التوقف والانطلاق، وخاصة ناقلات قائمة الانتظار المتتالية، أنظمة قيادة ذات حجم مناسب لعزم الدوران العالي، وليس فقط حمل التشغيل المستمر.
التباين المختلط: يجب أن يأخذ التخطيط الدقيق للسعة في الاعتبار الحد الأقصى للأبعاد الحجمية (DIM)، والكثافة الظاهرية، وأحمال النقاط المركزة من الطرود الثقيلة وغير المنتظمة.
تكامل النظام: يجب أن تتوافق الحدود الميكانيكية للناقل بدقة مع متطلبات التصوير لجهاز فحص الأمتعة بالأشعة السينية لمنع قص الصورة أو تلعثم الحزام.
تخفيف المخاطر: يعد تحمل التوتر المناسب (عادةً 1% من طول الحزام) وحسابات الاستطالة أمرًا بالغ الأهمية لمنع فشل تتبع الحزام في ظل ظروف ذروة الاندفاع.
جدول المحتويات

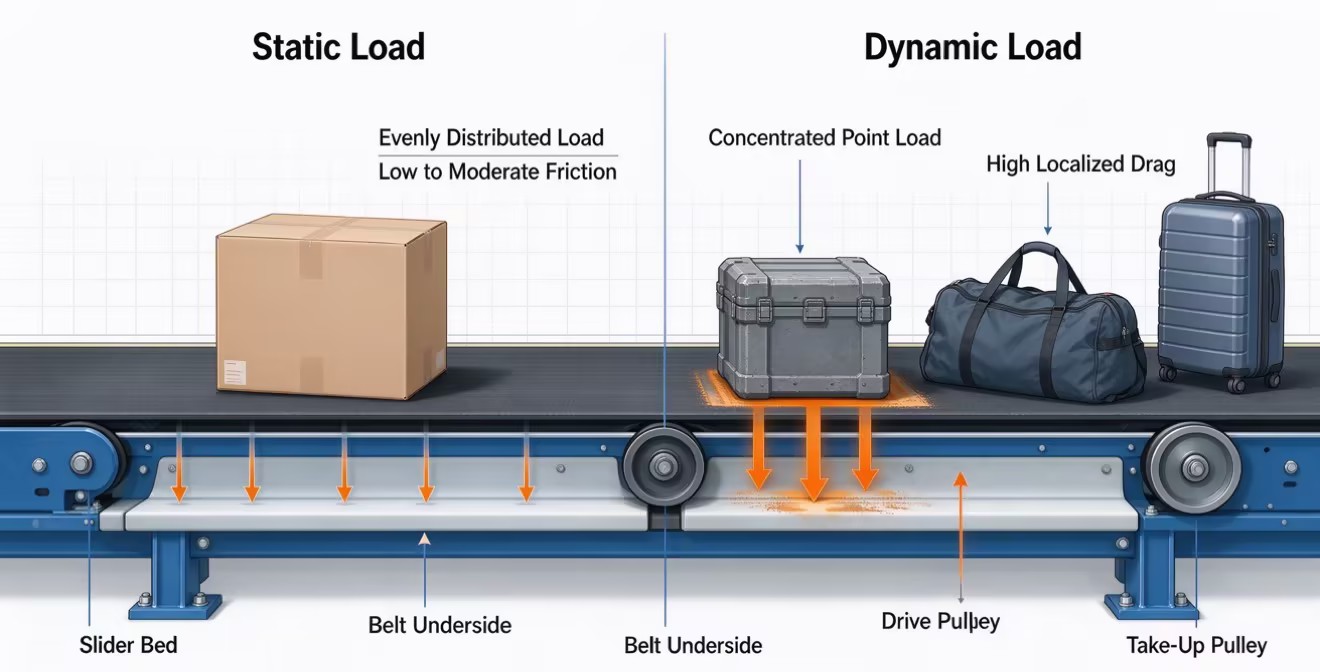

يمثل الحمل الثابت الوزن الساكن للحزام والأشياء الموجودة عليه، بينما يتضمن الحمل الديناميكي قوى إضافية أثناء التشغيل والتوقف والكبح في حالات الطوارئ. تتطلب أنظمة الفحص ذات الفهرسة المتكررة محركات ومكونات محرك يمكنها التعامل مع طفرات عزم الدوران المتكررة، وليس فقط التشغيل المستمر. يمنع تقييم الحمل الديناميكي المناسب انزلاق الحزام والحمل الزائد للمحرك والفشل الميكانيكي.
تخلق أشكال العبوات المختلفة وتوزيعات الوزن أنماط توتر مختلفة على الناقل. تتحرك الأحمال المسطحة والموزعة بالتساوي بسلاسة، بينما تزيد العناصر الثقيلة غير المنتظمة أو المركزة من الاحتكاك وتآكل الحزام والضغط الهيكلي. يجب أن تكون أنظمة النقل مصممة للتعامل مع ظروف الحمل المتغيرة للحفاظ على حركة مستقرة وعمر خدمة طويل.
ملف تعريف الطرود | توزيع الأحمال | التأثير على احتكاك السرير المنزلق | مستوى الإجهاد الميكانيكي |
|---|---|---|---|
صندوق من الورق المقوى القياسي | موزعة بالتساوي عبر البصمة | منخفضة إلى متوسطة | خط الأساس |
حقيبة/صندوق البجع الثقيل | تحميل النقطة المركزة | سحب موضعي عالي | شديد |
حقيبة القماش الخشن الناعمة | متغير، ويتحول أثناء الحركة | غير متناسق، يسبب مشاكل في التتبع | معتدلة إلى عالية |
المتداول الأمتعة ذات الغلاف الصلب | تقع على عجلات أو حواف غير منتظمة | تحميل نقطة عالية، وخطر التراجع | عالي |
تحدد الحدود الهيكلية لسرير الناقل كيفية تعامل النظام مع هذه الأحمال. غالبًا ما تستخدم المعالجة العامة للمواد السائبة مقاطع الأسطوانة المقطوعة لتحمل المواد السائبة. يعتمد الفحص الأمني بشكل حصري تقريبًا على الأسرّة المنزلقة المسطحة. توفر الأسِرَّة المسطحة الاستقرار المطلق المطلوب للتصوير الواضح، ولكنها تولد بطبيعتها احتكاكًا أعلى من الأسِرَّة الدوارة. يجب أن يقوم نظام القيادة بسحب الحزام مقابل السحب المستمر للسرير المنزلق، وهو عامل يتفاقم بشكل كبير مع الأحمال الثقيلة.
تعتمد الإنتاجية على أكثر من سعة الوزن. يجب على المهندسين مراعاة حجم السلعة وعرض الحزام والمسافة بين الطرود وكثافة المواد. تسمح المسافات المناسبة لنظام التصوير بفصل العناصر بدقة، بينما تضمن حسابات DIM والكثافة الظاهرية قدرة الناقل على التعامل مع أنواع الشحن المختلفة دون التحميل الزائد أو التسبب في نسخ احتياطي للخط.
تؤثر سرعة الحزام بشكل مباشر على قدرة الناقل، ولكن يجب أن تتوافق مع قدرة التصوير الخاصة بالماسح الضوئي. إذا تحرك الحزام بسرعة كبيرة، فقد تنخفض جودة الصورة بسبب عدم كفاية وقت التقاط البيانات. لذلك، تكون سرعة الناقل محدودة بواسطة نظام استشعار الأشعة السينية، ويجب تصميم جميع حسابات الإنتاجية حول سرعة التشغيل المعتمدة للماسح الضوئي.
يحدد الاحتكاك بين الحزام وسرير الناقل حمل المحرك المطلوب للتشغيل. يؤدي الاحتكاك العالي إلى تقليل الطاقة المتاحة لنقل العناصر، بينما تتطلب الناقلات المائلة عزمًا إضافيًا للتغلب على الجاذبية. يساعد الاختيار الصحيح لمواد الحزام وحسابات الحمل في الحفاظ على حركة مستقرة ومنع الانزلاق في ظل ظروف الحزمة المتغيرة.
يجب أن يوفر محرك التروس عزمًا كافيًا لبدء وتحريك ناقل محمل بالكامل دون انزلاق الحزام أو التحميل الزائد. تساعد مخفضات سرعة رد الفعل المنخفض، مثل علب التروس المخروطية الحلزونية، في الحفاظ على حركة الحزام بسلاسة ومنع تشويه الصورة أثناء المسح الضوئي. يجب أن يتعامل نظام القيادة أيضًا مع تغييرات الحمل المفاجئة من الناقلات الأولية للحفاظ على استقرار سرعة المسح وحماية جودة الصورة.
يتطلب اختيار المحرك تحقيق التوازن بين عزم الدوران وكفاءة الطاقة وتوليد الحرارة. تعمل المحركات كبيرة الحجم على زيادة استهلاك الطاقة ومتطلبات التبريد، في حين أن المحركات ذات الحجم الصغير قد ترتفع درجة حرارتها تحت الأحمال المستمرة. يساعد تبريد الهواء القسري، وأغطية المحرك الفعالة، ومحركات التردد المتغير (VFDs) في التحكم في درجة الحرارة وضبط استخدام الطاقة وفقًا للطلب الفعلي للناقل.
تمتد أحزمة النقل بشكل طبيعي تحت الحمل، لذلك يعد التحكم المناسب في التوتر أمرًا ضروريًا للتشغيل المستقر. تتراوح استطالة الحزام عادةً من 0.1% إلى 1% اعتمادًا على المادة والحمل المطبق. يعوض نظام رفع التوتر المناسب هذا التمدد بمرور الوقت، مما يمنع انزلاق الحزام ومشاكل التتبع والتوقف غير المتوقع. توفر أحزمة PVC أداءً فعالاً من حيث التكلفة، وتوفر أحزمة PU قوة أعلى مع امتداد أقل، وتُفضل الأحزمة ذات النسيج الأساسي للتطبيقات الثقيلة.
يتطلب اختيار سطح الحزام تحقيق التوازن بين الجر ونقل الحزمة بسلاسة. تمنع الأسطح عالية الإمساك الأمتعة الثقيلة من الانزلاق ولكنها قد تحبس الأشرطة السائبة أو العناصر غير المنتظمة عند نقاط انتقال الناقل. يساعد استخدام لوحات انتقالية منخفضة الاحتكاك على تقليل مخاطر التشويش مع الحفاظ على حركة موثوقة. يجب أن يضمن تصميم الناقل النقل الآمن والنقل السلس بين الأقسام.
للتأكد من أن البنية التحتية للفحص لديك تعمل دون أي عطل ميكانيكي أو تشويه للصورة، اتبع الخطوات العملية التالية:
قم بمراجعة بيانات ذروة الإنتاجية الحالية لديك، مع التركيز بشكل خاص على أحمال النقاط الثقيلة وأبعاد الطرود الأكثر انتظامًا التي تتعامل معها منشأتك.
استشر مهندس أنظمة لتشغيل محاكاة حمل ثلاثية الأبعاد، ورسم متطلبات عزم الدوران الديناميكي لقائمة الانتظار المحددة وتكوين الماسح الضوئي.
استخدم حاسبة الشحن الشاملة لتحديد متطلبات الوزن الحجمي والوزن القابل للتحميل قبل البدء في شراء أي معدات.
حدد محركات التردد المتغير (VFDs) وأدوات التوصيل التي تحد من عزم الدوران في متطلبات البائع الخاص بك للحماية من الاختناقات والزيادات المفاجئة.
قم بتنفيذ جدول صيانة أسبوعي صارم يركز على تتبع الحزام وتعديلات شد بكرة الذيل لمواجهة الاستطالة الطبيعية.
ج: يتم حساب سعة الحمولة القصوى من خلال تقييم سرعة الحزام، وعزم دوران المحرك، ومعامل الاحتكاك بين الحزام والسرير المنزلق، والكثافة الظاهرية للطرود. يجب أن تأخذ في الاعتبار حد الإنتاجية الهيكلية للسرير المنزلق المسطح والحد الأقصى لعزم الدوران الانفصالي الذي يولده محرك التروس من نقطة توقف مسدودة.
ج: الحمل الثابت هو الوزن المتبقي للعناصر والحزام نفسه عندما يكون ثابتًا. يشمل الحمل الديناميكي القوى المضاعفة التي تمارس أثناء التسارع والفرملة والحركة المستمرة ضد الاحتكاك. في ناقلات قائمة الانتظار والتوقف، يحدد الحمل الديناميكي حجم المحرك المطلوب.
ج: يجب أن تتوافق سرعة الحزام تمامًا مع وقت تكامل مستشعر التصوير الداخلي. إذا تحرك الحزام بشكل أسرع أو أبطأ من المعايرة الثابتة للماسح الضوئي، فسيتم تشويه صور الأشعة السينية الناتجة أو تمددها أو ضغطها. وهذا يجعل التفتيش الأمني غير صالح تماما.
ج: الطرود المختلطة الثقيلة تمد نسيج الحزام جسديًا بمرور الوقت. يقوم المهندسون بحساب هذا التمدد وتصميم آليات تحمل التوتر، والتي تستوعب عادةً 1% من إجمالي طول الحزام. يحافظ هذا على الإمساك المناسب ببكرة القيادة ويضمن تتبعًا دقيقًا دون انزلاق.
ج: لا يمكن تحديد حجم المحركات بناءً على متوسط وزن الطرود. يجب أن يكون حجمها مناسبًا للسيناريو الأسوأ على الإطلاق: حزام مشبع بالكامل بأحمال نقطة الوزن القصوى، بدءًا من نقطة توقف مسدودة. يجب أن يتغلب المحرك على الاحتكاك الساكن الهائل دون توقف أو ارتفاع درجة الحرارة.
ج: نعم. تساعد حاسبات DIM المهندسين على تقدير الاستخدام المكاني والكثافة الظاهرية للعناصر الموجودة على الحزام. ويضمن ذلك أن يتعامل نظام النقل الفعلي مع الحجم الفعلي للعناصر وحجمها، مما يتماشى مع الحدود الميكانيكية مباشرةً مع مقاييس الشحن التجارية.
