حجم نفق جهاز فحص الأمتعة بالأشعة السينية: ورقة عمل قياس للمشترين

يؤدي الخطأ في تقدير الأبعاد المادية أثناء شراء المعدات الأمنية إلى حدوث أعطال تشغيلية فورية. وصول الآلة إلى الموقع. تقوم فرق التثبيت بتفكيك المعدات. لقد أدركوا بسرعة أنه لا يمكن دخوله عبر أبواب الردهة. يحدث هذا السيناريو بشكل متكرر عبر المرافق التجارية والحكومية. غالبًا ما يقوم مديرو المرافق بإعطاء الأولوية لخوارزميات البرامج أثناء مرحلة التقييم. إنهم يركزون بشكل كبير على طاقة المولدات وقدرات الذكاء الاصطناعي. إنهم يعاملون الأبعاد المادية كفكرة ثانوية. ومع ذلك، فإن الفتح المادي للآلة يملي كل شيء. أنه يحد من قدرة الكائن. فهو يحدد البصمة الخارجية للآلة. فهو يحدد الإنتاجية الأساسية الخاصة بك. وحدة صغيرة الحجم تجبر موظفي الأمن على تفتيش الحقائب يدويًا. وهذا يخلق اختناقات شديدة في الإنتاجية عند نقطة التفتيش. تهدر الوحدة كبيرة الحجم مساحة أرضية قيمة وتستنزف موارد المرافق. يقدم هذا الدليل ورقة عمل قياس عملية لمديري الأمن. سوف تتعلم كيفية تحديد متطلبات الأبعاد الدقيقة قبل إشراك البائعين أو إصدار طلب عرض.

• مطابقة الحجم مع ملف تعريف التهديد: يتم تحديد الحجم المثالي للنفق من خلال النسبة المئوية 95 للكائنات المتوقعة، وليس الحد الأقصى المطلق، لتحقيق التوازن بين التكلفة والكفاءة.

• تحل قيود المرافق محل مواصفات الجهاز: غالبًا ما يؤدي البصمة الخارجية للماسح الضوئي - ومسار تثبيته - إلى استبعاد أحجام الأنفاق الأكبر من الاعتبار.

• مسائل التوجيه: يتم إدراج الأبعاد عادةً على أنها العرض × الارتفاع (على سبيل المثال، 50 × 30 سم). يعد فهم هذا الاتجاه أمرًا بالغ الأهمية، حيث أن الحقيبة التي تتناسب أفقيًا قد لا تتناسب رأسيًا.

• مقايضة المولدات: تتطلب أحجام الأنفاق الأكبر بطبيعتها مولدات أشعة سينية أكثر قوة (كيلو فولت أعلى) للحفاظ على الاختراق ودقة الصورة.

• يعمل التقييس على تبسيط عملية الشراء: تضمن مواءمة المتطلبات مع الأبعاد القياسية للصناعة تقديم عطاءات تنافسية للموردين، وسهولة الصيانة، والامتثال للمتطلبات النوعية الحكومية (QRs).

لماذا يعد حجم النفق هو العامل الأساسي لأجهزة فحص الأمتعة بالأشعة السينية

حجم النفق يحدد الكفاءة التشغيلية

يؤثر فتح النفق بشكل مباشر على سرعة نقطة التفتيش واستقرار سير العمل. إذا كانت الأكياس كبيرة جدًا بالنسبة للماسح الضوئي، فيجب على المشغلين إيقاف الناقل وإجراء عمليات فحص يدوية، مما يقلل من الإنتاجية ويتسبب في تأخير الركاب. الحجم الصحيح للنفق يحافظ على حركة الأمتعة بشكل مستمر ويحافظ على كفاءة الفحص المتسقة.

يؤثر حجم النفق على جودة الصورة

تؤثر أبعاد النفق على العلاقة بين مولد الأشعة السينية ونظام الكاشف. تتطلب الفتحات الأكبر مساحة اختراق أكبر ومعايرة نظام أقوى للحفاظ على جودة الصورة. إذا لم تكن طاقة المولد وأداء الكاشف متطابقين مع حجم النفق، فقد ينخفض ​​تباين الصورة وتحديد الكائن.

يضمن تحديد حجم النفق الصحيح أن الماسح الضوئي يوفر صورًا واضحة للتطبيق المقصود. لا يتطلب نظام فحص الأغراض الصغيرة نفقًا كبيرًا، بينما تحتاج تطبيقات الأمتعة الكبيرة إلى طاقة كافية وقدرة على الكشف للحفاظ على التفتيش الموثوق.

يجب أن يلبي اختيار النفق المتطلبات التنظيمية

غالبًا ما تحتوي تطبيقات الأمان على متطلبات إلزامية للمعدات. قد تحتاج المطارات والمرافق الحكومية ومواقع البنية التحتية الحيوية إلى الالتزام بمعايير فحص محددة تحدد أداء وأبعاد الماسح الضوئي المقبولة.

ولا يمكن لقيود المنشأة أن تتجاوز هذه المتطلبات. إذا تجاوز حجم النفق المطلوب المساحة المتاحة، فقد يحتاج تخطيط المبنى أو الإمداد الكهربائي أو منطقة التثبيت إلى التعديل قبل النشر. ويضمن الاختيار الصحيح للأنفاق الكفاءة التشغيلية والامتثال التنظيمي.

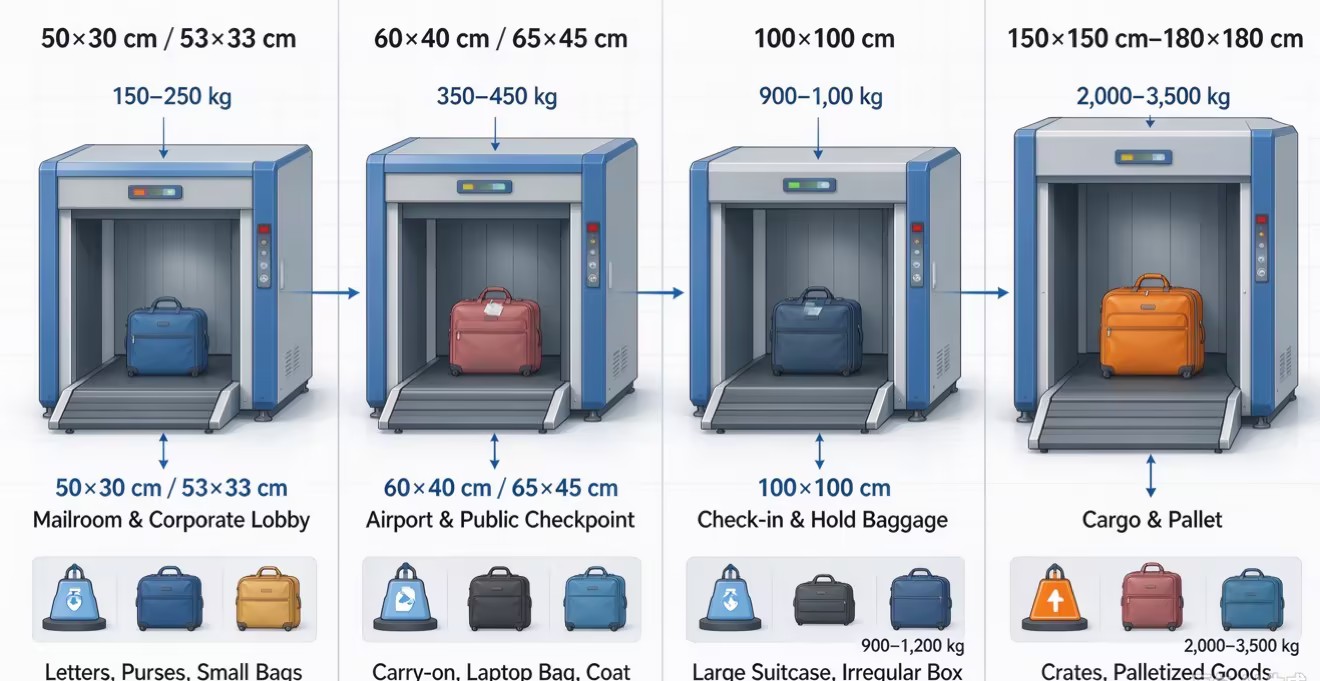

أحجام الأنفاق القياسية الشائعة وحالات استخدامها

تعمل أحجام الأنفاق القياسية على تبسيط عملية اختيار المعدات وصيانتها واستبدالها. يساعد اختيار البعد المشترك على تقليل تكاليف الشراء ويضمن سهولة الوصول إلى قطع الغيار. تتوفر أحجام الأنفاق المخصصة ولكنها تتطلب عادةً استثمارًا أعلى وأوقات إنتاج أطول.

الماسحات الضوئية للطرود الصغيرة وغرف البريد

تم تصميم الماسحات الضوئية المدمجة ذات الفتحات مقاس 50 × 30 سم للبيئات ذات المساحة المحدودة. إنهم يتعاملون مع المستندات والحقائب الصغيرة وحزم البريد السريع مع توفير التركيب البسيط ومتطلبات الطاقة المنخفضة.

ماسحات ضوئية قياسية لنقاط التفتيش

تُستخدم الفئتان 60 × 40 سم و65 × 45 سم على نطاق واسع في نقاط التفتيش الأمنية. إنها توفر توازنًا عمليًا بين حجم الماكينة وسعة المسح الضوئي، وتدعم أمتعة الركاب والأغراض الشخصية.

أجهزة فحص الأمتعة الكبيرة

تم تصميم الأنظمة مقاس 100 × 100 سم للأمتعة كبيرة الحجم والأشياء غير المنتظمة. فهي تتطلب أرضيات أقوى، ومناطق تركيب أكبر، وأنظمة نقل شديدة التحمل لدعم الأحمال الأعلى.

الماسحات الضوئية للبضائع والشحن

تم تصميم أنظمة الأنفاق الكبيرة من 150 × 150 سم وما فوق للتطبيقات الصناعية. إنهم يتعاملون مع المنصات والشحن الثقيل باستخدام هياكل معززة وناقلات أسطوانية عالية السعة للتشغيل المستمر.

قائمة التحقق من القياس: حدد احتياجاتك من الحجم الدقيق

الخطوة 1: الحد الأقصى لملف تعريف الكائن (العرض × الارتفاع)

تحديد الحجم الفعلي للعناصر التي تتم معالجتها يوميًا ومطابقتها مع أبعاد فتح الماسح الضوئي. قم بقياس العناصر كبيرة الحجم الشائعة وحافظ على خلوص كافٍ حول الأشياء لمنع الانحشار وفشل المستشعر. تجنب زيادة حجم الماكينة بسبب العناصر النادرة؛ تصميم يناسب غالبية حركة المرور والتعامل مع العناصر كبيرة الحجم في بعض الأحيان من خلال الفحص اليدوي.

الخطوة 2: بصمة المنشأة ومسارات التثبيت

تشتمل مساحة الماسح الضوئي على أكثر من حجم النفق. تخطيط المساحة للحماية، والمولدات، والوصول إلى الصيانة، والطاولات الدوارة، وحركة المشغل. تحقق من عرض الأبواب وسعة المصعد وطرق النقل قبل التثبيت لضمان وصول المعدات إلى الموقع النهائي دون تعديلات مكلفة.

الخطوة 3: سعة تحميل الحزام الناقل والسرعة والارتفاع

يعتمد أداء الماسح الضوئي على مطابقة قوة الحزام وسرعته وبيئة العمل مع الاحتياجات التشغيلية. يجب أن يتعامل الناقل مع أحمال الأمتعة المتوقعة دون التحميل الزائد على المحرك، بينما يجب أن تدعم معالجة الصور سرعة الحزام المحددة. يعمل الارتفاع المناسب للحزام على تحسين راحة المشغل ويحافظ على أداء التحميل الفعال.

موازنة حجم النفق والتكلفة الإجمالية والأداء

يؤدي توسيع نطاق متطلباتك المادية إلى حدوث تفاعل متسلسل لتغييرات الأجهزة. تزداد تكاليف الأجهزة المقدمة بشكل كبير مع نمو الأبعاد. أنت تدفع مقابل المزيد من الإطارات الفولاذية. أنت تدفع مقابل المزيد من الحماية من الرصاص. أنت تدفع مقابل مصفوفات كاشف أكبر لتغطية الحجم الداخلي الموسع. كل سنتيمتر يضاف إلى الفتحة يتطلب زيادة مقابلة في الغلاف الخارجي.

تتغير متطلبات طاقة المولد بشكل كبير مع الآلات الأكبر حجمًا. يزيد الأكبر حجم نفق ماسح الأمتعة بالأشعة السينية من المسافة التي يجب أن تقطعها الأشعة السينية. يعمل المولد القياسي بقدرة 140 كيلو فولت بشكل مثالي لوحدة مقاس 60 سم × 40 سم. إذا قمت بالترقية إلى وحدة مقاس 100 سم × 100 سم، فيجب عليك ترقية المولد. سوف تحتاج إلى مولد 160 كيلو فولت أو 180 كيلو فولت لضمان اختراق الفولاذ بشكل مناسب. يؤدي الفشل في ترقية المولد إلى ظهور صور داكنة وغير قابلة للقراءة.

يتغير أيضًا توافق البرامج واكتشاف التهديدات بناءً على حجم الجهاز. تنتج الأجهزة الأكبر حجمًا المزودة بمولدات كيلو فولت أعلى كثافات صور مختلفة. تعتمد برامج الذكاء الاصطناعي على قيم بكسل محددة لاكتشاف التهديدات. يجب معايرة أدوات معالجة الصور خصيصًا لتكوين الأجهزة الدقيق. لا يمكنك ببساطة نقل البرنامج من جهاز صغير إلى جهاز كبير. تتطلب الخوارزميات ضبطًا لتتناسب مع الشكل الهندسي المحدد لصفائف الكاشف.

يزداد استهلاك الطاقة وأحمال التدفئة والتهوية وتكييف الهواء (HVAC) بشكل ملحوظ. تستهلك المولدات الأكبر حجمًا كميات هائلة من الكهرباء. أنها تتطلب دوائر كهربائية مخصصة. أنها تنبعث منها حرارة كبيرة أثناء التشغيل المستمر. يجب أن تتعامل منشأتك مع هذا الحمل الحراري المتزايد. قد تتطلب ترقية نقطة التفتيش الخاصة بك تركيب فتحات تبريد مخصصة أعلى الجهاز مباشرةً. إذا ارتفعت درجة الحرارة المحيطة بشكل كبير جدًا، فسيقوم المولد بإيقاف التشغيل الحراري لمنع حدوث ضرر دائم.

خاتمة

يتطلب اختيار الأبعاد المادية الصحيحة قياسًا دقيقًا ووعيًا تشغيليًا. يجب عليك تأمين القيود المادية الخاصة بك قبل تقييم ميزات البرنامج أو مواصفات المولد. اتخذ الإجراءات التالية فورًا لضمان نجاح عملية الشراء:

1. قم بمراجعة وتسجيل العرض والارتفاع الدقيق لأكبر العناصر التي تمر عبر نقطة التفتيش الخاصة بك يوميًا.

2. قم بقياس العرض والارتفاع ونصف قطر الدوران لكل مدخل وممر ومصعد على طول مسار التثبيت.

3. قم بحساب سعة تحميل الناقل المطلوبة بناءً على أثقل الحمولة المتوقعة لمنع احتراق المحرك.

4. حدد نسبة البحث اليدوي المقبولة لديك لتجنب الإفراط في تحديد حجم الماكينة وإهدار المساحة الأرضية.

التعليمات

س: ما هو الحجم القياسي لنفق جهاز فحص الأمتعة بالأشعة السينية في نقاط التفتيش بالمطار؟

ج: يتراوح الحجم القياسي لنقاط التفتيش الأمنية في المطارات من 60 سم في 40 سم إلى 65 سم في 45 سم. تستوعب هذه الأبعاد بشكل مثالي الأمتعة المحمولة القياسية وحقائب الكمبيوتر المحمول والمعاطف الشتوية الثقيلة مع الحفاظ على معدلات إنتاجية عالية.

س: هل اتجاه حجم النفق مهم؟

ج: نعم. يتم سرد الأبعاد عادةً على أنها العرض حسب الارتفاع. فتحة 50 سم × 30 سم تعني أن الخلوص الرأسي يبلغ 30 سم بشكل صارم. يجب أن يتناسب العنصر الصلب مع قيد الارتفاع المحدد هذا. لا يهم الحجم الإجمالي إذا كان الارتفاع يمنع العنصر.

س: هل يعني حجم النفق الأكبر جودة صورة أفضل؟

ج: لا، فالأنفاق الأكبر تتطلب في الواقع مولدات أكثر قوة للحفاظ على الاختراق والدقة. يجب أن تنتقل الأشعة السينية لمسافة أبعد. بدون مولد كيلو فولت أعلى، سوف تتدهور جودة الصورة، مما يؤدي إلى عمليات مسح داكنة ومحببة.

س: ما هو مقدار الخلوص المطلوب حول جسم ما في ماسح الأشعة السينية؟

ج: تحتاج إلى مساحة خالية لا تقل عن 2 إلى 3 سم من جميع جوانب الجسم. يمنع هذا المنتج من التمزق على الستائر الرصاصية الثقيلة ويمنع الحقائب من حجب أجهزة استشعار التتبع الداخلية، مما يمنع انحشار الحزام.

س: هل يمكن تفكيك جهاز فحص الأمتعة بالأشعة السينية ليتمكن من الدخول عبر الباب؟

ج: التفكيك أمر محبط للغاية. غالبًا ما يؤدي ذلك إلى إبطال ضمانات الشركة المصنعة ويخاطر بالإضرار بسلامة التدريع الرصاصي. كما يتطلب أيضًا إعادة معايرة المصنع باهظة الثمن عند إعادة التجميع. قم دائمًا بقياس مسارات التثبيت مسبقًا لتجنب ذلك.

س: ما الفرق بين حجم النفق والأبعاد الخارجية؟

ج: حجم النفق هو مجرد فتحة فارغة للأكياس. تشمل الأبعاد الخارجية غلاف المولد، ومصفوفات الكاشف، ودرع الرصاص الثقيل. البصمة الخارجية أكبر بكثير من الفتحة نفسها.
